DPA 240 UL 415V UPS Detayları

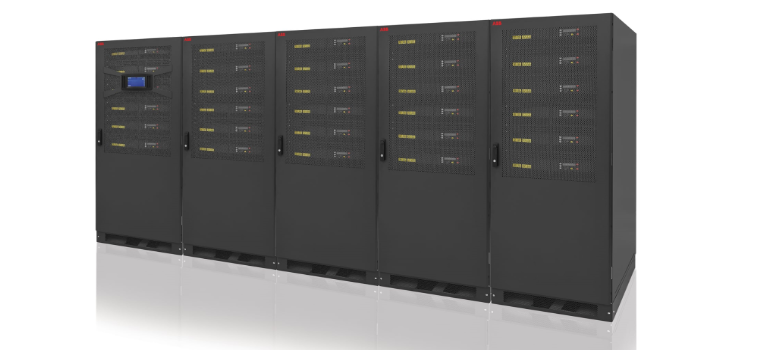

Conceptpower DPA 240 UL
ABB’nin küçük ve orta ölçekli veri merkezleri için tasarlanmış modüler kesintisiz güç kaynağı (UPS) Conceptpower DPA 240, 415V'ta 40 kW'tan 1,2 MW'a kadar güç gereksinimlerini karşılar ve sıfır duruş süresi ile düşük sahip olma maliyeti isteyenlere maksimum kullanılabilirlik sağlar.
Dikey ve yatay ölçeklenebilirlik
Conceptpower DPA 240, hem giriş hem de çıkışta, 415V'ta 40 ila 1,2 MW gücünde, (bir ila altı modül) tek bir kabinde güç koruması sağlar.. Toplam gücü 1,2 MW'a çıkarmak için paralel beş kabine kadar yatay ölçeklenebilirlik imkanı bulunur. Bu ölçeklendirilebilirlik, gelecekte ihtiyaç olduğunda güç modüllerinin kolayca eklenebileceğinden orijinal konfigürasyonun aşırı boyutlandırılmasına ihtiyaç olmadığı anlamına gelir.
Gerçek paralel mimari
Bu gelişmiş UPS tasarımı, yükün kaliteli güçle beslenmesi gereken kritik uygulamalarda en yüksek düzeyde koruma sağlar. Conceptpower DPA sistemleri, merkezi olmayan paralel mimari kullanır ve modüller arasında gerçek yedeklilik ile en yüksek düzeyde güvenilirlik ve kullanılabilirlik sağlar.
| GENERAL DATA | Conceptpower DPA 240 UL UPS |
|---|---|
| System power range | 40kW–1.2MW |
| Nominal power/module | 40kW |
| Nominal power/frame (capacity) | 1.2MW |
| Output power factor | 1 |
| Topology | Double conversion, transformerless, modular, Decentralized Parallel Architecture |
| Parallel configuration | Up to 6 modules in one frame / up to 5 frames in parallel |
| Cable entry | Bottom |
| Serviceability | Front access only |
| Back-feed protection | Built-in (standard) |
| Connection | 5-wires, 3-phase + neutral + ground |
| INPUT | |
|---|---|
| Nominal input voltage | Y3 x 415/240V + neutral + ground |
| Voltage tolerance | < 100% (–15%, +10%), < 80% (–20%, +10%), < 60% (–30%, +10%) |
| Input distortion THDi | < 4% at 100% load |
| Frequency range | 50/60Hz ± 5% |
| Power factor | 0.99 @ 100% load |
| Walk in/soft start | Yes |
| Output | |
|---|---|
| Rated output voltage | 3 x 415/240V + neutral + ground |
| Voltage tolerance | ± 2.5% |
| Voltage distortion THDv | < 2% in linear mode |
| Frequency | 50/60Hz |
| WEIGHT, DIMENSIONS | |
|---|---|
| Weight (System with 6 modules) | 1517 lbs. (688 kg) |
| Dimensions WxHxD | 31.16" x 77.76" x 35.17" (791 x 893 x 1975.5 mm) |
Modül şunları içerir:
- 40kW.
- Gerçek online çift çevrim UPS.
- Dahili modüler izolasyon.
- Dahili geri besleme koruması.
- Bireysel modül gösterimi.
- Mimik diyagramlı ve LCD ekranlı HMI arayüzü beş dilde bilgi sağlıyor.
Çerçeve şunları içerir:
- Tek şaside 240kW nominal güç.
- Alt kablo girişi (standart).
- Doğrultucu, bypass terminalleri (tek veya çift girişli şebeke bağlantısı mevcuttur) ve UPS çıkış terminalleri.
- Her modül seti için akü kesicileri ve çıkış anahtarları.
- Grafiksel renkli dokunmatik ekran sistem gösterimi.
- İletişim arayüzleri: RS-232 ve USB portları, G/Ç kuru kontakları (örn. EPO, GEN Açık) ve harici baypas kilidi.
Seçenekler
- Akü takibi.
- Sismik destekleme.
- Bakım bypass kabini.
- Kontrol ve izleme (Modbus RS-485, Modbus TCP/IP, SNMP, Bacnet ve diğerleri).
- Hat ve eşleşmeli akü dolapları.
