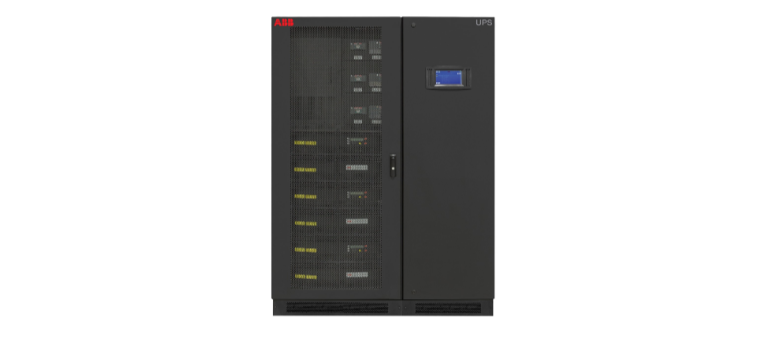

DPA 500

Orta ve büyük ölçekli veri merkezleri için tasarlanan ABB’nin DPA 500 modüler kesintisiz güç kaynağı (UPS), 100 kW’tan 3 MW’a kadar güç gereksinimlerini karşılıyor ve sıfır kesinti süresi ile düşük sahip olma maliyeti hedefleyenler için maksimum kullanılabilirlik sağlıyor.

Toplam dikey ve yatay ölçeklenebilirlik

DPA 500, tek bir kabinde 100 ila 500 kW (bir ila beş modül) güç koruması sağlar (dikey ölçeklenebilirlik). Kabinler, 3 MW'a kadar bir sistem oluşturmak için paralel bir yapılandırmada çalışabilir (yatay ölçeklenebilirlik).

Gerçek paralel mimari

DPA 500'ün gelişmiş UPS tasarımı, yükün kaliteli güçle beslenmesi gereken kritik uygulamalarda en yüksek koruma derecesini sağlar. Bu UPS sistemi, merkezi olmayan paralel mimariyi kullanır ve modüller arasında gerçek yedeklilikle en yüksek düzeyde güvenilirlik ve kullanılabilirlik sağlar.

GENERAL DATA DPA 500
System power range 100kW–3MW
Nominal power/module 100kW
Nominal power/frame (capacity) 500kW
Output power factor 1
Topology Double conversion, transformer-free, modular, Decentralized Parallel Architecture
Parallel configuration Up to 5 modules in one frame (500kW)/up to 6 frames in parallel (3MW)
Cable entry Bottom or top as standard
Serviceability Fully front serviceable
Back-feed protection Built-in as standard
INPUT
Nominal input voltage 3x380/220 V + N, 3x400/230 V + N, 3x415/240 V + N
Voltage tolerance < loads < 100 % (–10 %, +15 %), < 80 % (–20 %, +15 %), < 60 % (–30 %, +15 %)
Input distortion THDi <3.5 % at 100 % load
Frequency range 35–70Hz
Power factor 0.99 @ 100% load
Walk in/soft start Yes
Output
Rated output voltage 3x380/220 V + N, 3x400/230 V + N, 3x415/240 V + N
Voltage tolerance <±1% with static load/<±4% with step load
Voltage distortion THDv <2% with linear load/<4% with non-linear load
Frequency 50 or 60Hz (selectable)
WEIGHT, DIMENSIONS
Weight (System with 6 modules) approx. 975kg (500kW system without batteries)
Dimensions WxHxD 1580 x 1975 x 945mm

Önemli Noktalar

  • 100kW anma güç modülü.
  • Tek şasede 500kW anma gücü.
  • Genişletilmiş güç aralığı: 100 kW'tan 3 MW'a kadar.
  • Birlik çıkış güç faktörü (kVA = kW).
  • %96'ya varan AC-AC verimi.
  • Eko-modda verimlilik ≥ %99.
  • Çevrimiçi Takas Modülerliği (OSM).
  • Çevrimiçi hizmet verilebilirlik.
  • Üst veya alt kablo girişi (standart).
  • Dahili geri besleme koruması (standart)
  • Sistem düzeyinde grafiksel görüntüleme
  • Her modülde DPA ekranları
  • Bakım bypass anahtarı (isteğe bağlı)
