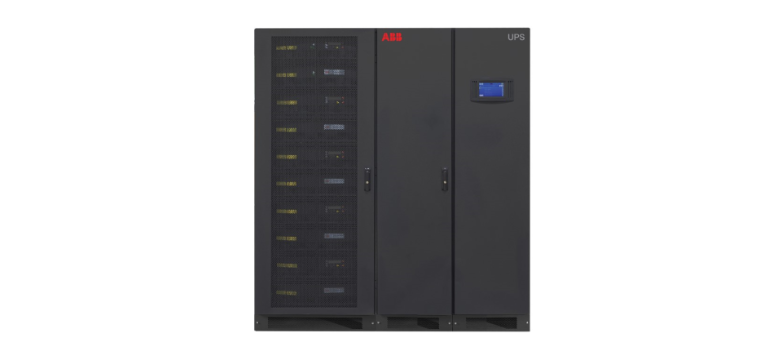

DPA 500 UL 480V UPS Detayları
DPA 500
Orta ve büyük ölçekli veri merkezleri için tasarlanan ABB’nin DPA 500 modüler kesintisiz güç kaynağı (UPS), 100 kW’tan 3 MW’a kadar güç gereksinimlerini karşılıyor ve sıfır kesinti süresi ile düşük sahip olma maliyeti hedefleyenler için maksimum kullanılabilirlik sağlıyor.
Toplam dikey ve yatay ölçeklenebilirlik
DPA 500, tek bir kabinde 100 ila 500 kW (bir ila beş modül) güç koruması sağlar (dikey ölçeklenebilirlik). Kabinler, 3 MW'a kadar bir sistem oluşturmak için paralel bir yapılandırmada çalışabilir (yatay ölçeklenebilirlik).
Gerçek paralel mimari
DPA 500'ün gelişmiş UPS tasarımı, yükün kaliteli güçle beslenmesi gereken kritik uygulamalarda en yüksek koruma derecesini sağlar. Bu UPS sistemi, merkezi olmayan paralel mimariyi kullanır ve modüller arasında gerçek yedeklilikle en yüksek düzeyde güvenilirlik ve kullanılabilirlik sağlar.
| General Data | 300kW cabinet | 500kW cabinet |
|---|---|---|
| System power range | 100kW–1.2MW | 100kW–3MW |
| Nominal power/module | 100kW | 100kW |
| Nominal power/cabinet(capacity) | 300kW | 500kW |
| Output power factor | 1 | 1 |
| Topology | Double conversion, transformerless, modular,Decentralized Parallel Architecture | Double conversion, transformerless, modular,Decentralized Parallel Architecture |
| Parallel configuration | Up to 3 modules in one cabinet (300kW)/up to 4 cabinets in parallel (1.2MW) | Up to 5 modules in one cabinet (500kW)/up to 6 cabinets in parallel (3MW) |
| Cable entry | Bottom or top as standard | Bottom or top as standard |
| Serviceability | Front access only | Front access only |
| Back-feed protection | Built-in as (standard) | Built-in as (standard) |
| Input | ||
|---|---|---|
| Nominal input voltage | 3 x 480V + G | 3 x 480V + G |
| Voltage tolerance | ± 10% | ± 10% |
| Input distortion THDi | < 3.5% at 100% load | < 3.5% at 100% load |
| Frequency range | 60Hz ± 5% | 60Hz ± 5% |
| Power factor | 0.99 @ 100% load | 0.99 @ 100% load |
| Walk in/soft start | Yes | Yes |
| Output | ||
|---|---|---|
| Rated output voltage | 3 x 480 V | 3 x 480 V |
| Voltage tolerance | < ±1% with static load/< ± 4% with step load (referred to 480V) | < ±1% with static load/< ± 4% with step load (referred to 480V) |
| Voltage distortion | ± 1.5% | ± 1.5% |
| Frequency | 60 Hz | 60 Hz |
| WEIGHT, DIMENSIONS | ||
|---|---|---|
| Weight | 1944 lbs. (882 kg) | 2700 lbs. (1225 kg) |
| Dimensions WxHxD | 53" x 77.75" x 36" (1347 x 1975 x 914 mm) | 70" x 77.75" x 36" (1778 x 1975 x 914 mm) |

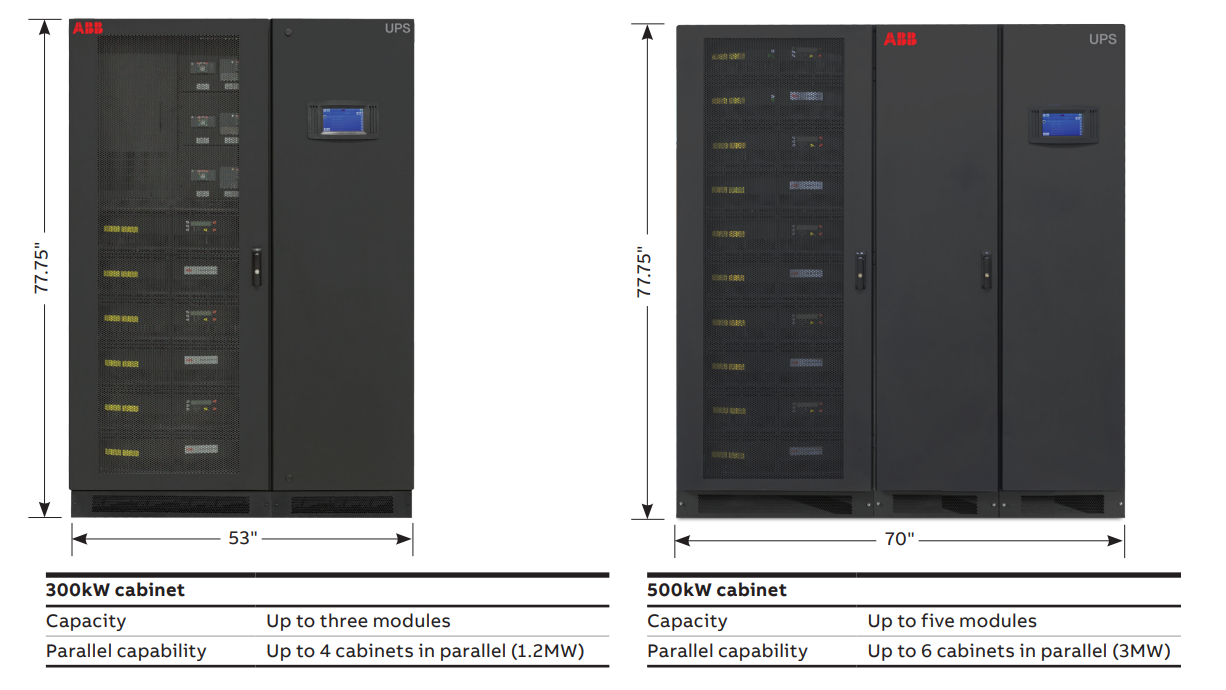

Kompakt dolap tasarımları daha fazla esneklik sağlar
Gerçek paralel mimari
Bu gelişmiş UPS tasarımı, yükün kaliteli güçle beslenmesi gereken kritik uygulamalarda en yüksek koruma derecesini sağlar. Conceptpower DPA 500, merkezi olmayan paralel mimariyi kullanır ve modüller arasında gerçek yedeklilikle en yüksek düzeyde güvenilirlik ve kullanılabilirlik sağlar.
Her modül bağımsız olarak çalışır, tam sistem çalışması için gereken tüm donanım ve yazılımları içerir ve ünite içinde tam bir yedeklilik oluşturur. Her UPS modülünün kendi bağımsız statik bypass'ı, doğrultucusu, invertörü, mantık kontrolü, kontrol paneli ve akü şarj cihazı vardır. Tüm kritik bileşenler çoğaltılıp ayrı üniteler arasında dağıtıldığında, olası tek arıza noktaları ortadan kaldırılır.

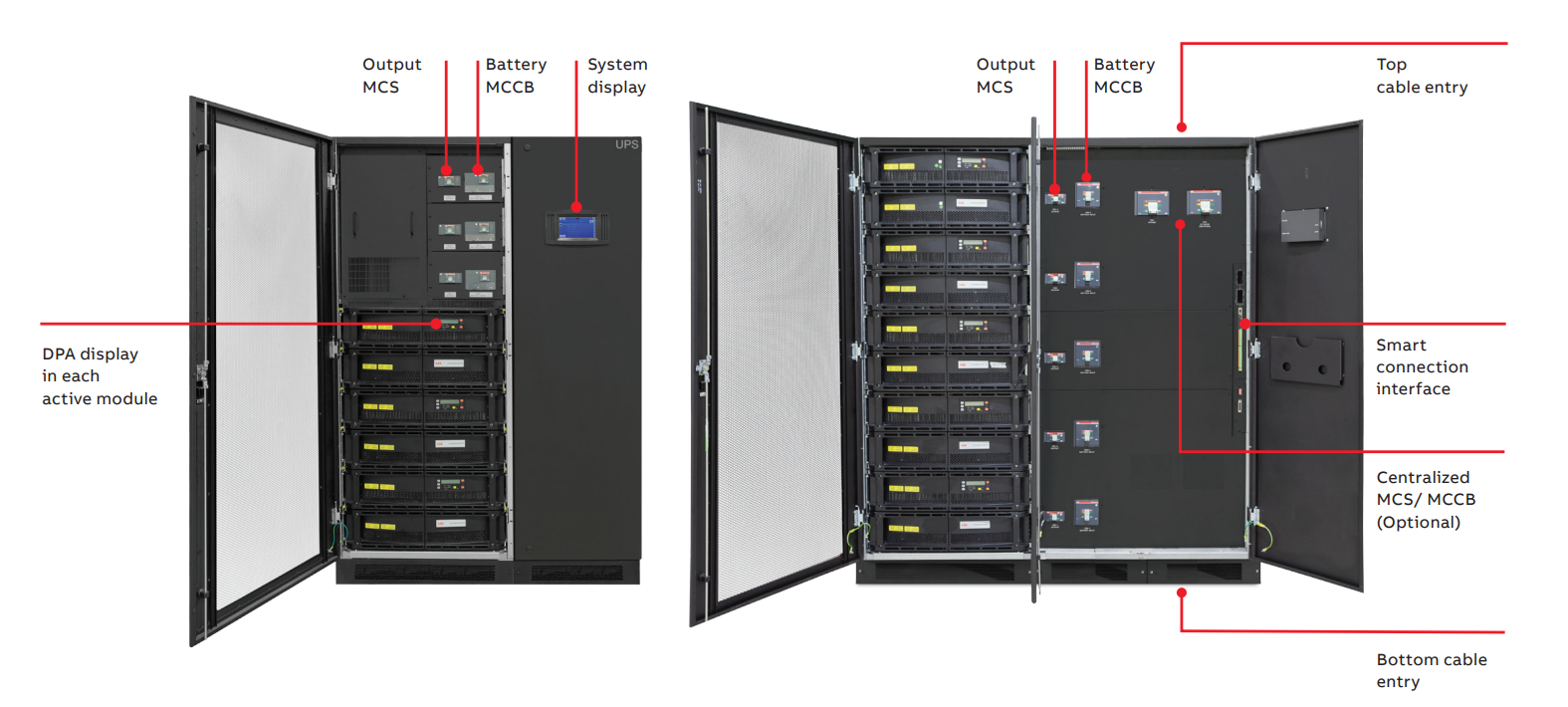

Temel sistem yapılandırması
Modül şunları içerir:
Kabinde şunlar yer alıyor:
Seçenekler:
Conceptpower DPA 500
Orta ve büyük ölçekli veri merkezleri için modüler UPS
Günümüzün veri merkezleri sürekli çalışma süresi gerektirir. Bu hedef, ABB'nin Conceptpower DPA 500'ünün Merkezi Olmayan Paralel Mimari (DPA) temel alınarak üretilmesinin nedenidir. Yalnızca DPA gibi gerçek anlamda yedekli bir mimari, sistem çalışırken çevrimiçi modüllerin değiştirilmesine izin verir. Her yüksek güvenilirlikli, standartlaştırılmış modül kendi kendine yeterlidir ve herhangi bir zamanda değiştirilebilir, bu nedenle hiçbir yükün kapatılması gerekmez; bu da rutin bakımı güvenli ve kolay hale getirir. Conceptpower DPA 500, veri merkezleri, ortak yerleşimler, sunucu odaları ve diğer BT uygulamaları için kritik operasyonların sürekliliğini güvence altına almak üzere tasarlanmıştır. Ayrıca, operasyonların kritik nitelikte olduğu endüstriyel otomasyon süreçlerini, sağlık tesislerini ve diğer birçok dikey pazarı korur.
Temel faydalar
Maksimum kullanılabilirlik:
Maliyet etkin "doğru boyutlandırma":
Düşük toplam sahip olma maliyeti:
Verimli hizmet anlayışı:
