DPA UPScale ST S2 UPS Detayları

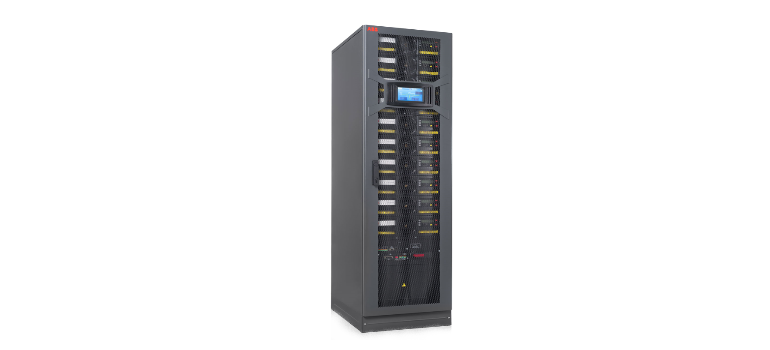

DPA UPScale ST S2
Sınıfının en iyisi modüler UPS ile iş sürekliliğini garanti altına alın./h3>
ABB DPA UPScale ST S2, düşük-orta güçteki uygulamalar için tasarlanmış modüler bir UPS’tir. Kabin, UPS, batarya ve haberleşmeyi içeren hepsi bir arada güç koruma çözümü sunar. Sistem, tek bir kabinde ve büyüyen orta büyüklükteki altyapılarda, 10 kW'tan 200 kW'a kadar güç koruması sağlar ve kapasiteyi 400 kW'a kadar arttırmak için yatay olarak paralel hale getirilebilir. Bu tamamen ölçeklendirilebilir ve kolayca bakım yapılabilen UPS, size benzersiz bir hizmet süresi ve enerji verimliliği sağlar.

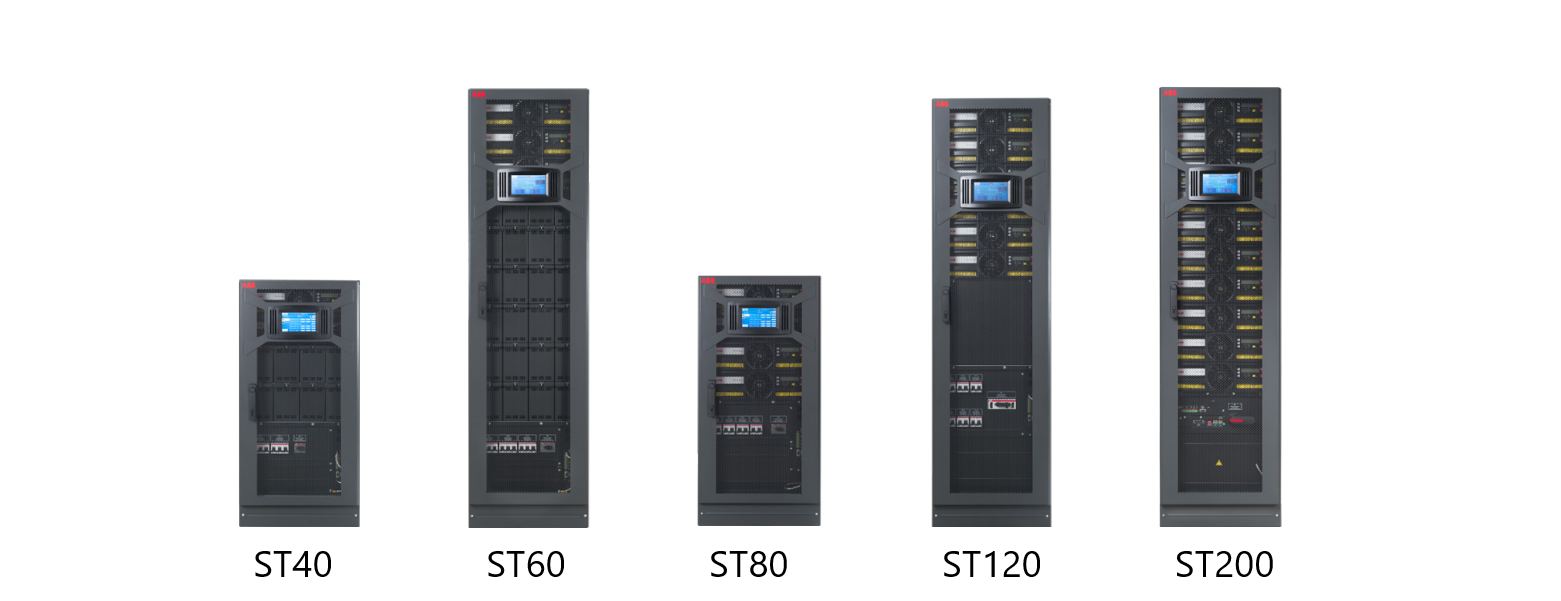

| Cabinet type | ST 40 | ST 60 | ST 80 | ST 120 | ST 200 |
|---|---|---|---|---|---|

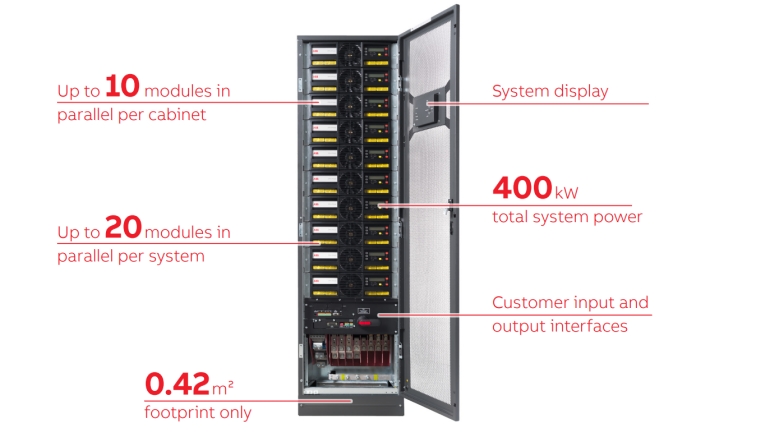

| Number of modules per cabinet | 1 to 2 | 1 to 3 | 1 to 4 | 1 to 6 | 1 to 10 |
| Parallel frames per system | 4 | 4 | 4 | 3 | 2 |
| Max. number of modules per system | 8 | 12 | 16 | 18 | 20 |
| Max. total system capacity w /o redundancy | 160 kW | 240 kW | 320 kW | 360 kW | 400 kW |
| General data | |||||
|---|---|---|---|---|---|
| System power range | 10–400 kW | ||||
| Nominal power per module | 10 kW / 20 kW | ||||
| Nominal power / frame | 40 kW | 60 kW | 80 kW | 120 kW | 200 kW |
| Number of UPS modules | 1 to 2 | 1 to 3 | 1 to 4 | 1 to 6 | 1 to 10 |
| Max. number of inbuilt batteries (7 / 9 Ah) | 80 | 240 | - | - | - |
| Output power factor | 1 | ||||
| Topology | Online double conversion | ||||
| Parallel configuration | Up to 20 modules (up to 4 frames) | ||||
| UPS type | Modular (Decentralized Parallel Architecture) |
| INPUT | |
|---|---|
| Nominal input voltage (referred to 3 × 400 / 230 V) | 3 × 380 / 220 V + N, 3 × 400 / 230 V + N, 3 × 415 / 240 V + N |
| Voltage tolerance | loads <100% (−20%, +15%), <80% (−25%, +15%), <60% (−35%, +15%) |
| Input distortion THDi | ≤3% |
| Frequency | 35 –70 Hz |
| Power factor | 0.99 |
| Output | |
|---|---|
| Rated output voltage | 3 × 380 / 220 V + N, 3 × 400 / 230 V + N, 3 × 415 / 240 V + N |
| Voltage distortion (referred to 3 × 400 / 230 V) | <1.5% |
| Frequency | 50 Hz or 60 Hz |
| Overload capability | 1 min.: up to 150% / 10 min.: up to 125% |
| Unbalanced load | 100% (all three phases regulated independently) |
| Crest factor | 3 : 1 (load supported) |
| WEIGHT, DIMENSIONS | |||||
|---|---|---|---|---|---|
| Weight (with modules / without batteries) | Up to 135 kg | Up to 238 kg | Up to 168 kg | Up to 262 kg | Up to 389 kg |
| Dimensions WxHxD (mm) | 550 × 1135 × 775 | 550 × 1975 × 775 | 550 × 1135 × 775 | 550 × 1975 × 775 | 1550 × 1975 × 775 |
İş sürekliliğini sağlayan sınıfının en iyisi modüler UPS
ABB DPA UPScale ST S2, düşük-orta güçteki uygulamalar için tasarlanmış modüler bir UPS’tir. Kabin, UPS, batarya ve haberleşmeyi içeren hepsi bir arada güç koruma çözümü sunar. Sistem, tek bir kabinde ve büyüyen orta büyüklükteki altyapılarda, 10 kW'tan 200 kW'a kadar güç koruması sağlar ve kapasiteyi 400 kW'a kadar arttırmak için yatay olarak paralel hale getirilebilir. Bu tamamen ölçeklendirilebilir ve kolayca bakım yapılabilen UPS, size benzersiz bir hizmet süresi ve enerji verimliliği sağlar.
Özellikler
- Çevrimiçi çift dönüşüm UPS.
- Tek bir çerçevede 10 kW'tan 200 kW'a kadar güç aralığı.
- Çerçeve başına yedek kapasite (N+1).
- Paralel olarak dört kareye kadar.
- Çevrimiçi takas modülerliği (OSM).
- %96'ya varan online verimlilik.
- Eko-mod verimliliği ≥ %98.
- Düşük giriş harmonik bozulması (THDi < 3%).
- Yüksek güç yoğunluğu (472 kW/m²).
- Esnek akü konfigürasyonu.
- Uzaktan kontrol ve izleme seçenekleri.
