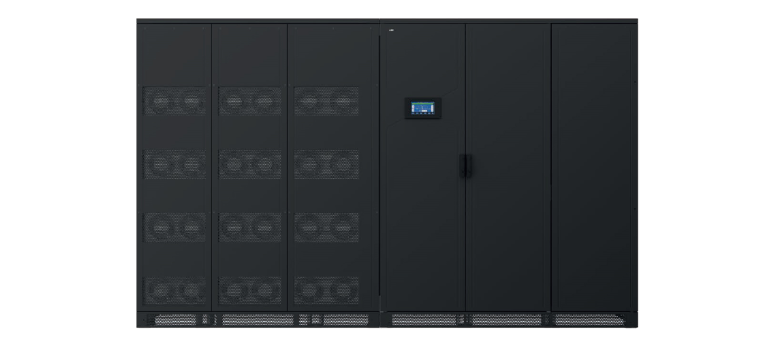

MegaFlex UL 480V UPS Detayları
MegaFlex UL - Güç korumasında en iyisi
MegaFlex UL kesintisiz güç kaynağı (UPS), büyük işletmeler, ortak yerleşim, barındırma bulutu ve telekomünikasyon veri merkezleri gibi kritik yüksek yoğunluklu bilgi işlem ortamları için tasarlanmıştır.
MegaFlex UL UPS, büyük altyapılar için en iyi ve en güvenilir güç korumasını sağlayan pazardaki en son teknolojik yeniliği temsil eder. UPS, üç fazlı, 480V çift dönüşümlü kesintisiz güç kaynağıdır. Topolojisi, tek bir UPS kabini konfigürasyonunda 1.200 ila 1.600 kW güç kullanılabilirliğine sahip 400 kW güç modüllerini kullanan monolitiktir. MegaFlex UL esnek sistem mimarisine hazırdır ve N + 1, 2N, 2N + 1, N + N, 3N / 2 ve catcher sistem konfigürasyonlarını destekler.
ABB MegaFlex UL UPS, ABB’nin yedekli paralel mimarisine (RPA™) dayanır ve UPS'in paralel bir düzenlemede çalışmasına izin verir ve gerçek yedekli herhangi bir arıza noktasını ortadan kaldırır. RPA, işletim ayak izini azaltır ve sistem güvenilirliğini artıran ölçeklenebilir bir paralelleme yaklaşımı sağlar. Ayrıca harici paralel bağlama ekipmanı veya merkezi baypas ve ana kontrol ihtiyacını da ortadan kaldırır.
| General Data | 1200 | 1500 | 1600 |
|---|---|---|---|
| System power rating [kW] | 1200 | 1500 | 1600 |
| Core Power Rating[kW] | 400 | ||
| Parallel system capacity | Up to 4 UPS systems via RPA Decentralized Architecture | ||
| Parallel system capability | 1600 | ||
| Static bypass inductor (standard) | Up to 25% more flexibility on cable length in case of RPA system | ||
| Topology | Online double conversion | ||
| Cable entry | Top or bottom | ||
| Serviceability | Front and top service access | ||
| HRG ready | Yes | ||
| Input connections | Single or dual feed | ||
| Short circuit withstand rating | 100 kAIC | ||
| Static bypass | 100% rated - continuous duty | ||
| Cabinet color | RAL 9005 (black) |
| Input | |
|---|---|
| Nominal input voltage | 480 VAC, 3-ph, 4 W + ground or 3 W + ground |
| Voltage tolerance | -15% to +15% |
| Current distortion THDi | <3.0% 100% load normal mode - linear |
| Frequency range | 60 Hz +/-10% |
| Power factor | 0.99 |
| Output | |
|---|---|
| Rated output voltage | 480 VAC, ph-ph / 277 VAC ph-N |
| Voltage tolerance |
Static +/-1% Dynamic (step load 0%-100%-0) +/-3 Dynamic (step load 0%-50%-0) +/-2 |
| Voltage distortion THDU |
<3 @ 100% load, nominal mode - linear <5 @ 100% load, nominal mode - non-linear |
| Frequency | 60 Hz |
| Rated power factor | 1.0 |
| WEIGHT, DIMENSIONS | |||
|---|---|---|---|
| Weight [kg] | 8,157 lbs / 3,700 | 9,039 lbs / 4,100 | 9,039 lbs / 4,100 |
| Dimensions WxHxD (mm) | 3300 x 2200 x 1000 | 3300 x 2200 x 1000 | 3300 x 2200 x 1000 |
