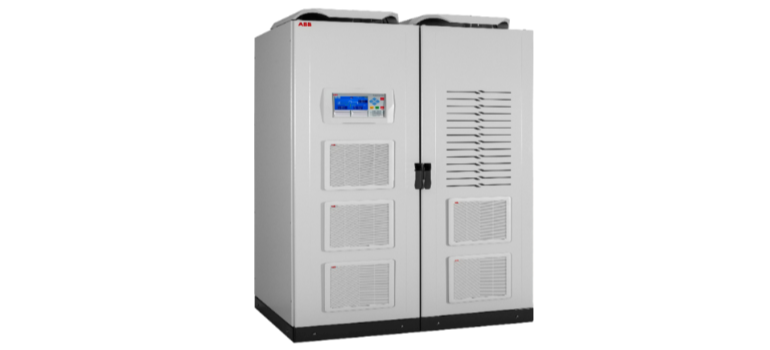

PowerLine DPA IEC 400V UPS Detayları
PowerLine DPA
Endüstriyel uygulamalar için tam güç
PowerLine DPA, çevrimiçi (online) bir çift çevrimli modüldür ve ABB’nin benzersiz modüler UPS mimarisini elektronik ekipman için genellikle zorlu yerlerde kullanılabilir kılar. PowerLine DPA, kullanılabilirlik, esneklik, maliyet ve kullanım kolaylığı açısından en iyi UPS tasarımını sağlayan ABB’nin Merkezi Olmayan Paralel Mimarisi (DPA) üzerine kurulmuştur.
Dayanıklı tasarımı, çeşitli sıcaklıklara, toza, neme ve aşındırıcı kirleticilere sahip endüstriyel tesis ortamları için idealdir. PowerLine DPA, 15 senelik tasarım ömrüne sahip olacak şekilde tasarlanmıştır.
| General Data | PowerLine DPA IEC |
|---|---|
| UPS frame rated power | 20 -120 kVA (3ph); 20 - 80 kVA (1ph) |
| UPS module rated power | 20 - 40 kVA |
| UPS output rated PF | 1.0 |
| Max. no of parallel UPSs | 2 (Redundancy) |
| Max no of parallel modules across system | 6 |
| Max system power | 120 kVA |
| Wiring | 3ph + N+ PE (3ph); 1ph + N + PE (1ph) |
| UPS type | Modular (DPA) |
| Topology | Online double conversion |
| Input | |
|---|---|
| Nominal input voltage | 400/230 VAC, others on request |
| Voltage range | Loads < 100% (−15%, +10%), < 80% (−20%, +10%), < 60% (−25%, +10%) |
| Frequency range | 35-70 Hz |
| Current THD at 100% load | <4% |
| Power factor at 100% load | 0.99 |
| Output | |
|---|---|
| Rated output voltage (load dependent) | 400/230 VAC (3ph); 230 VAC (1ph) |
| Voltage variation | < 2% |
| Rated frequency | 50 or 60Hz (selectable) |
